品牌型号：联想拯救者R7000

系统：Windows 10专业版

软件版本：Dbeaver Community 25.1.0

在数据库开发或者设计工作中，DBeaver是一款功能强大的数据库连接工具。生成ER图以及对ER图进行自动布局校准是DBeaver的重要功能，能帮助用户更清晰地理解和设置数据库表关系。本文将为大家介绍DBeaver ER图生成如何展示表关系，DBeaver ER图自动布局校准方法的相关内容。

一、Dbeaver ER图生成如何展示表关系

在使用数据库时，我们需要清晰地了解表与表之间的关系。结合DBeaver的ER图生成功能，我们可以非常直观的查看表之间的关系，ER图生成步骤如下：

1、连接数据库

要在DBeaver中生成ER图，首先需连接到数据库。

2、生成图

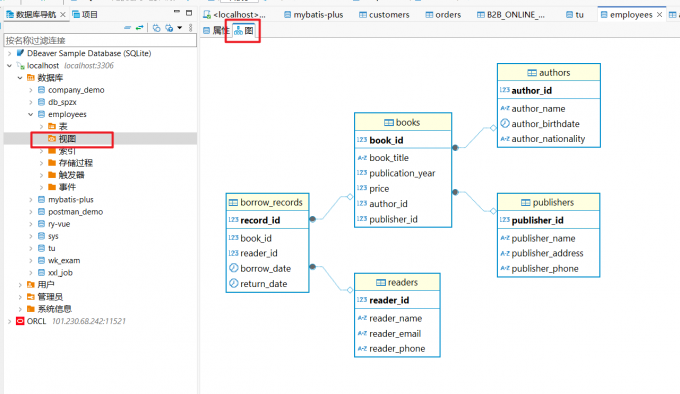

在左侧的数据库导航栏中，找到要生成ER图的数据库或具体表。若想生成整个数据库的ER图，按照下图红框步骤，点击【视图-图】。若只想查看特定表的关系，就需要选中某一个表后，点击【图】查看数据表之间的关系。

生成的ER图以上图的形式直观呈现表关系，在ER图中，每个表以矩形框表示，矩形框内是表名、表的字段。表与表之间的关系通过线条连接。例如，常见的“一对多”关系，从“一”方的表引出一条线段，线段末端指向“多”方的表。若存在“一对一”关系，两个表之间只有一条线段。对于“多对多”关系，一般会有一个中间表，通过两条连接线分别连接相关的两个表，从而清晰展示这种复杂的关联。

此外，DBeaver生成的ER图还能展示外键约束关系。外键是建立表与表之间关系的关键，在ER图中，点击字段名，如果该字段设置了外键，会标注外键与主键的关联，让我们能一眼看出关联的字段。

二、DBeaver ER图自动布局校准方法

查看生成的ER图时，如果关系比较复杂，布局可能显得杂乱无章，影响我们对数据库结构的理解。那么应该怎么自动布局并校准呢？

我们可以对布局的细节进行调整，我们可以拖动表，合理调整表间距，避免表过于拥挤，使ER图整体布局更加美观，增强ER图的可读性。

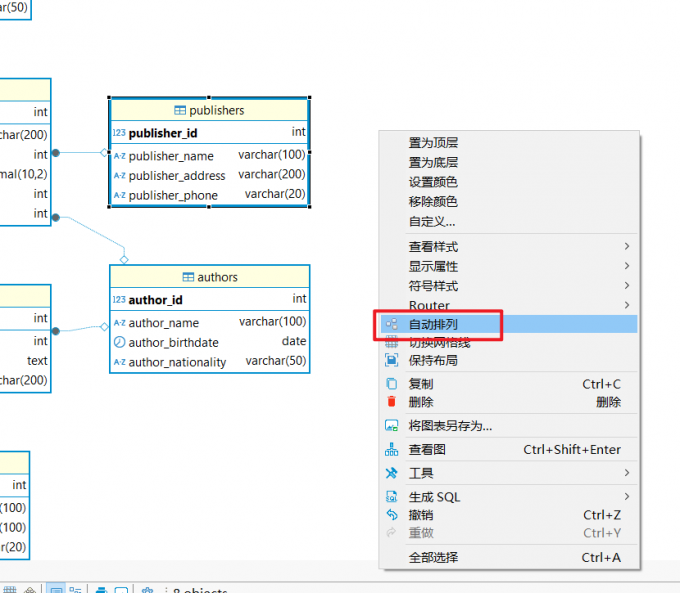

如果要自动布局，可以右击空白处，选择【自动排列】，自动排列后，生成的ER图更合理、美观且易于理解。

三、总结

以上就是DBeaver ER图生成如何展示表关系，DBeaver ER图自动布局校准方法的相关内容。本文为大家介绍了查看数据库和表ER图的步骤，ER图会展示表之间的关系，让我们更加了解数据库的表设计，希望本文对你有所帮助。
